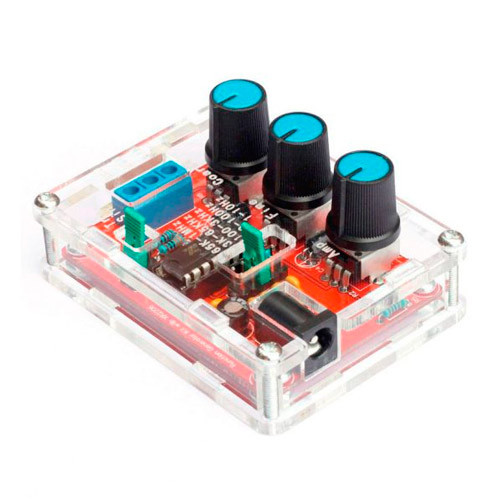

    Конструктор генератор сигналів XR2206 1Гц-1МГц, ЗБЕРИ САМ DIY
    Конструктор генератор сигналів XR2206 1Гц-1МГц, ЗБЕРИ САМ DIYВ наявності
    240 ₴
    +380 (96) 964-42-00
    Київстар
    • +380 (73) 267-00-26
      Лайфселл, Viber
    Опис
    Характеристики
    Інформація для замовлення

    Набір для збирання аналогового функціонального генератора, на схемі XR2206, синусоідальних, трикутних і прямокутних сигналів з регулюванням частоти в діапазоні від 1 Гц до 1 МГц. Застосовується в радіолюбительській практиці.

    Налаштування частоти здійснюється двома резисторами та джампером вибору діапазону частот (1-10 Гц / 10-100 Гц / 100 Гц-3 кГц / 3-65 кГц / 65 кГц-1Гц).

    • Діапазон частот: 1 Гц – 1 МГц
    • Напруга живлення: 9-12 В (DC)
    • Вихідний опір: 600 Ом +10%
    • Синусоідальний сигнал:
      • Амплітуда: 0-3 В при 9 В
      • Спотворення: <1% (при 1 кГц)
      • Нерівномірність: + 0.05 дБ 1 Гц-100 кГц
    • Прямокутний сигнал:
      • Амплітуда: 8 В (без навантаження) при 9 В DC вхід
      • Час підйому: <50 нс (при 1 кГц)
      • Час падіння: <30 нс (при 1 кГц)
      • Асиметрія: <5% (при 1 кГц)
    • Трикутний сигнал:
      • Амплітуда: 0-3 В при 9 В
      • Нелінійність: <1% (до 100 кГц)
    • Складається з:
      • Друкована плата генератора
      • Мікросхема XR2206
      • Роз'єм живлення DC Jack
      • Резистори: 5.1K (3 шт), 1К, 330
      • Конденсатори: 10 мкФ 25 В (2 шт), 100 мкФ 16 В
      • Джампера (2 шт)
      • Неполярні конденсатори: 101, 104, 105, 222, 473
      • Перемінні резистори з ручками (3 шт)
      • Акриловий корпус з кріпленням
      • Інструкція на англійській мові
